扁平弧齒環的細節圖

點擊次數：406   更新時間：2014-07-07      來源：

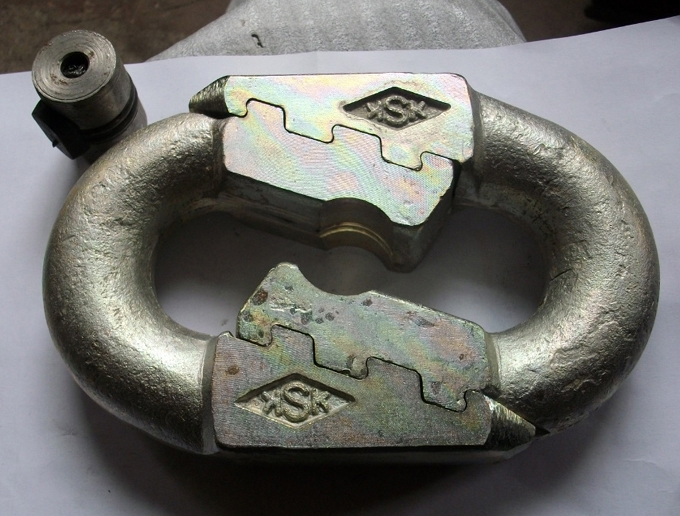

弧齒環的高清圖

弧齒環的安裝圖片：


結構特點：

1、本產品是一種新型的弧形齒接鏈環，接鏈環的頂圓和根圓采用同圓不同心結構；

2、接鏈環中間裝有一個鎖銷，安裝十分方便；

3、平環、立 環均可安裝使用。


尺寸和機械性能
規格
mm

主要尺寸
mm

 重量
Kg		 試驗負荷
kN		 試驗負荷下最大伸長率
%		 最小破斷負荷
kN
d1 R L m h c
18×64 22 29 102 66 22 46 1.1 320 1.2 370
22×86 26 37 130 94 26 44 1.3 480 1.2 550
24×86 28 39 134 84 28 44 1.5 570 1.2 660
26×92 30 44 144 94 32 50 1.9 640 1.2 770
30×108 34 49 168 108 35 60 2.8 850 1.2 1020
34×126 38 54 194 118 40 68 4.3 1100 1.2 1300
38×137 41 58 213 132 45 72 5.5 1360 1.2 1630
42×152 50 65 238 170 45 66 8 1660 1.2 2000
